壓接行程： 30mm 接頭形式：OTP
◆ 本產品所有關鍵零件均采用用日本進口鋼材SKD11加硬處理,端子刀片采用瑞士壹勝佰（ASSAB）的ASP88專用刀模料,經久耐用。
◆ 壓接高度連續調節系統：采用多臺階圓柱調節機構，C.H.調節精度0.05mm，調節范圍0.5mm；I.H.調節精度0.1mm，調節范圍1.0mm調節節奏感強，刻度易識別，從此不用再頻繁調整壓接機閉合高度，理想的壓接質量就是這么容易實現！
◆ 送料機構：前送料（半自動）和后送料（全自動）兩種方案可供選擇。
◆ 快換機構：完美匹配ShinMaywa、JAM、Kodera ……等日系品牌及國內的多數品牌的半自動和全自動壓接機。
◆ 技術文件：提供完整的使用、保養說明書，如有要求，也可提供機器能力研究、斷面分析報告等文件。
◆ 軍工技術發黑表面處理。
◆ 激光打標：每個零件都擁有自己的唯一性標識。
●The adjusting range of crimping is accurate and wide. You can choose from squre and circular.
●Feeding structure is simple and easy to maintain.
●The side feed can become online adjust,The end feed can be lift simplely freely.
●The terminal pitch,jaw and the terminal position can be adjustable,it is very for customer to change the model.；
●Surface plating:Anti-corrosion
●The perfect match JAM、ShinMaywa.、Kodera and Janpanesen brands such as semi-antomatic and fully automatic crimping machine.
適合壓接各種端子間隔小于28mm的直送端子，或經改造壓接一些特殊端子如塑料旗形端子，如下圖
|
pe |

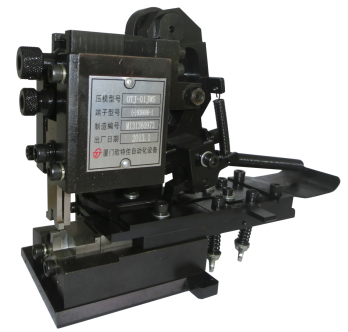

OTJ-01ME |
|
行程Stroke |
30mm |
|
料帶形式Feed Type |
Side Feed 橫送 |
|
閉合高度Shut Height |
119.7mm |
|
重量Weight |
5kg |
|
適應線徑Wire Size |
0.08～6mm2 |
|
外形尺寸Dimension(mm) |
W180×H155×D110 |
|
適應端子料厚Terminal Thickness |
1.2mm(max) |
|
送料機構Feeding System |
機械式 mechanical |
|
送料步距 Terminal Pitch |
25mm(max) |
